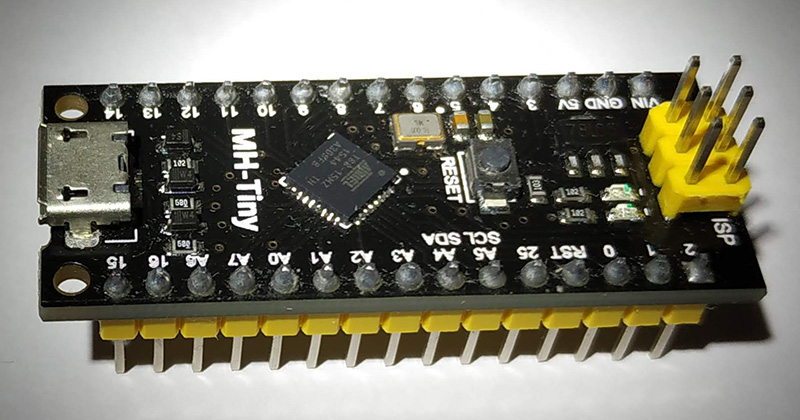

MH-Tiny ATTINY88

ATtiny85 보드의 상위 버전이라서 구매해 보았습니다. 가격은 아두이노 나노와 비슷하네요. USB단자는 전원 공급용입니다. Vin핀으로 전원 공급하면 출력이 너무 낮네요.



개발 사이트 링크: http://mh.nodebb.com/topic/47/mh-et-live-tiny88-16-0mhz

MH-ET LIVE Tiny88(16.0Mhz)

설치 방법은 위의 링크에 나와 있는 순서대로 하면 됩니다. 다만 드라이버는https://github.com/digistump/DigistumpArduino/releases 여기에서Digistump.Drivers.zip 를 다운 받아서 설치하세요.

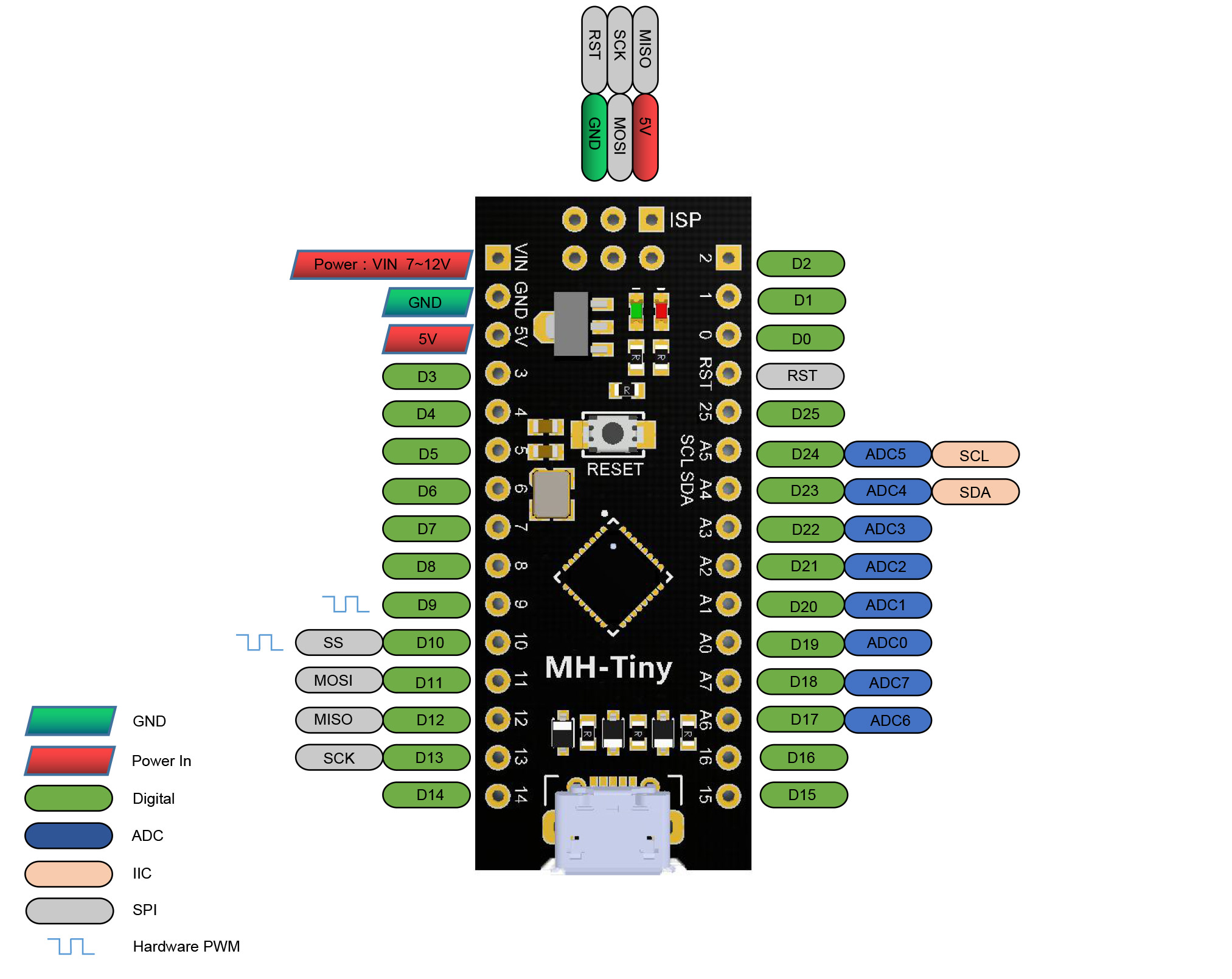

Specs:

• Suport for the Arduino IDE 1.0+ (OSX/Win/Linux)
• Power via USB or External Source – 5v or 7-35v (12v or les recomende, automatic selction)
• On-board 50ma 5V Regulator
• Built-in USB
• 26 I/O Pins (2 are used for USB only if your pogram actively comunicates over
  USB, otherwise you can use al 6 evn if you are progaming via USB)
• 8k Flash Memory (about 6k after botloader)
• I2C and SPI
• 26-PWM (26 pins with Software PWM,only two(D9,10) withardware PWM )
• ADC on 8 pins
• Power LED and Test/Satus LED
• Size(m):4.5×18.3×3

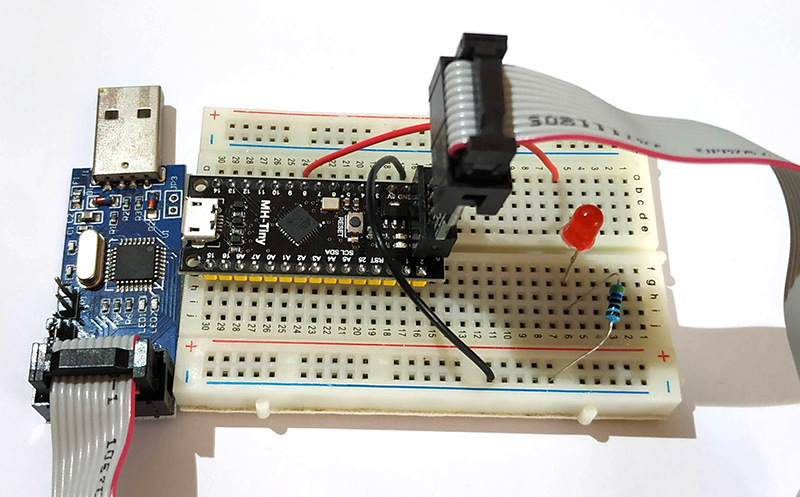

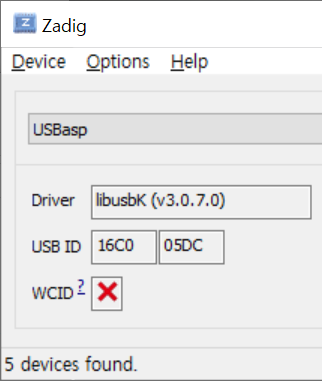

usb로 연결해서 업로드 할려고 여러가지 시도했는데 도저히 안되서 어쩔수 없이 usbasp로 업로드 했습니다. Zadig로 usbasp 셋팅에 대한 확인이 필요합니다. libusbK로 선택해야 합니다.

zadig 사이트 링크: https://zadig.akeo.ie/



예제로 들어있는 Blink를 사용해서 테스트 해볼 수 있습니다. 여기서 깜박이는 delay를 1초로 했는데 너무 느리게 반응한다고 하면 avrdude로 fuse셋팅을 고쳐야 합니다. 제가 2개를 구입했는데 하나는 정상적인 속도로 깜박이는데 하나는 2배정도 느리게 깜박여서 아래처럼 cmd창에서 avrdude로 fuse셋팅을 고쳤습니다.



avrdude -c usbasp -p t88 -P usb -U lfuse:w:0xD0:m -U hfuse:w:0xDD:m -U efuse:w:0xFF:m



결론 : 가격대비 성능으로 보면 아두이노 우노에 비해서 잘 팔리기는 힘들거로 보입니다. 온보드 레큘레이터가 너무 약해서 Vin은 소용도 없고 업로드도 usbasp없이 하기는 힘들고…
