간단한 무선 통신 할때에 쓸 수 있는 장치입니다. 가격은 한세트에 1불정도 하네요. 말도 안되는 가격입니다.

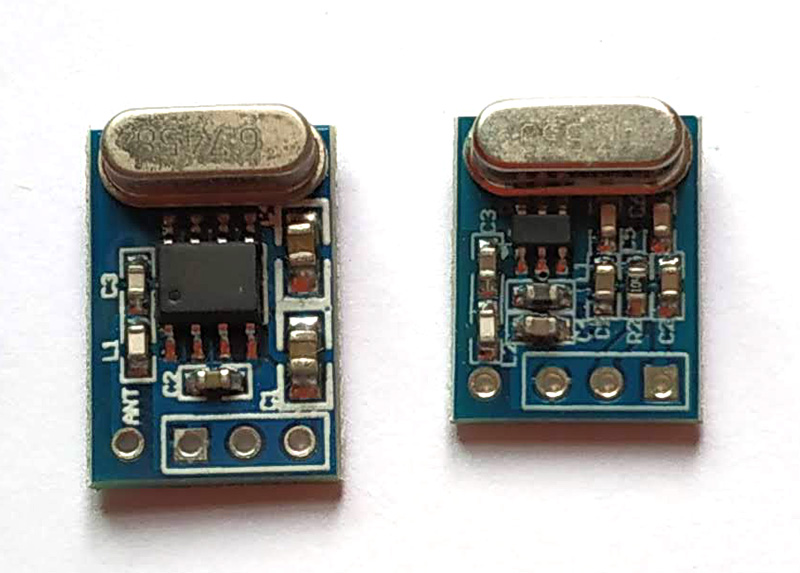

[SYN115]
On-board single-chip ASK transmitter chip SYN115/F115
The module transmitting frequency: 433MHz
Module output power: <10dBm
The module trans rate: <10kbps
The module supply voltage :1.8-3.6V
[SYN480R]
On-board single-chip wireless SYN480R ASK/OOK receiver chip
The module receiving frequency: 433MHz
Module receiver sensitivity: -107dBm
The module transfer rate: 2.5kbps(SWP), 10kbps (FIXED)
The module supply voltage: 3.3-5.5V
스펙은 보면 송신기는 3.3v라서 레벨 쉬프트가 필요합니다.

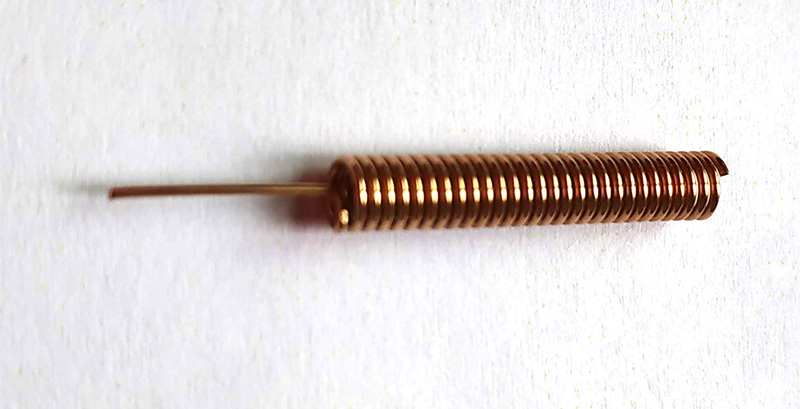

안테나가 없기 때문에 따로 구입해서 달아야 합니다. 안테나 없으면 제대로 사용하기 힘들겠네요.

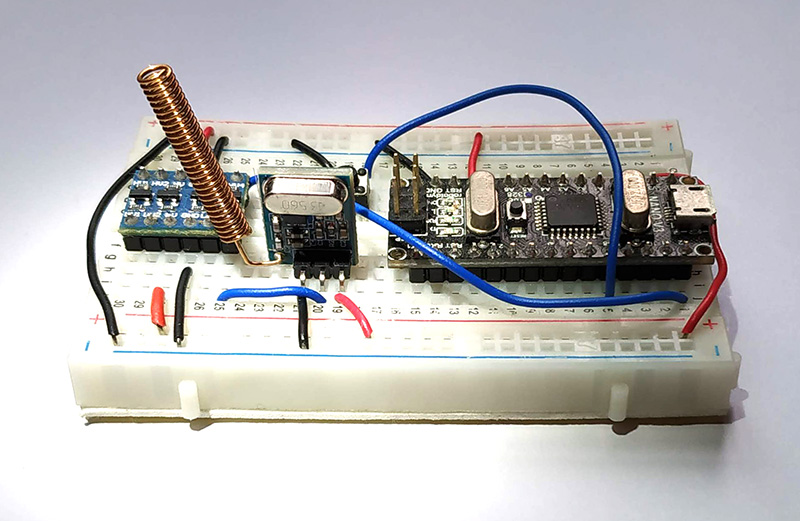

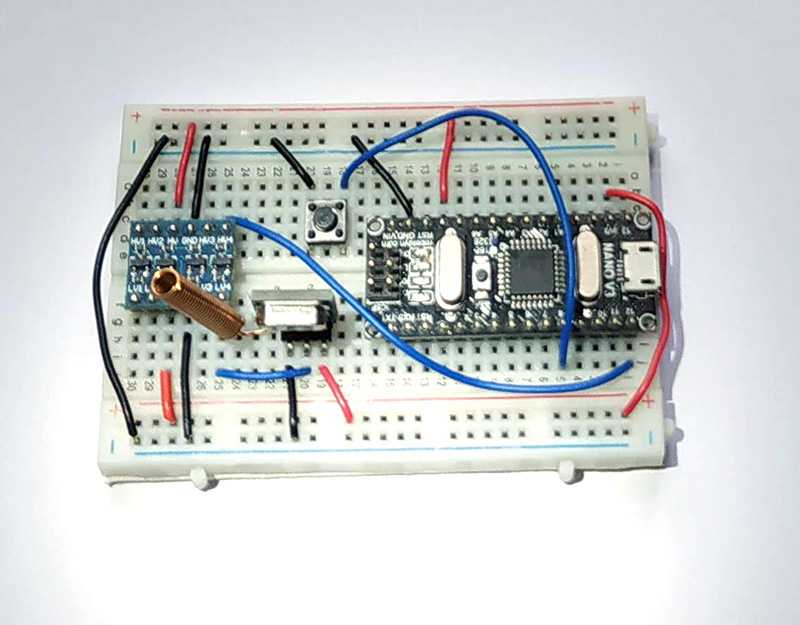

송신기 셋업입니다. 3.3V - 5V 레벨쉬프트 달았네요. Voltage divider로 셋팅해도 가능합니다.

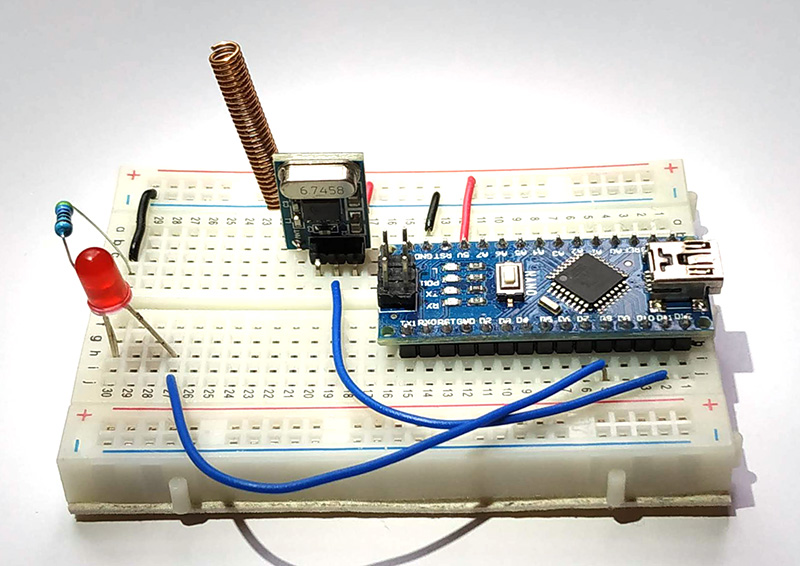

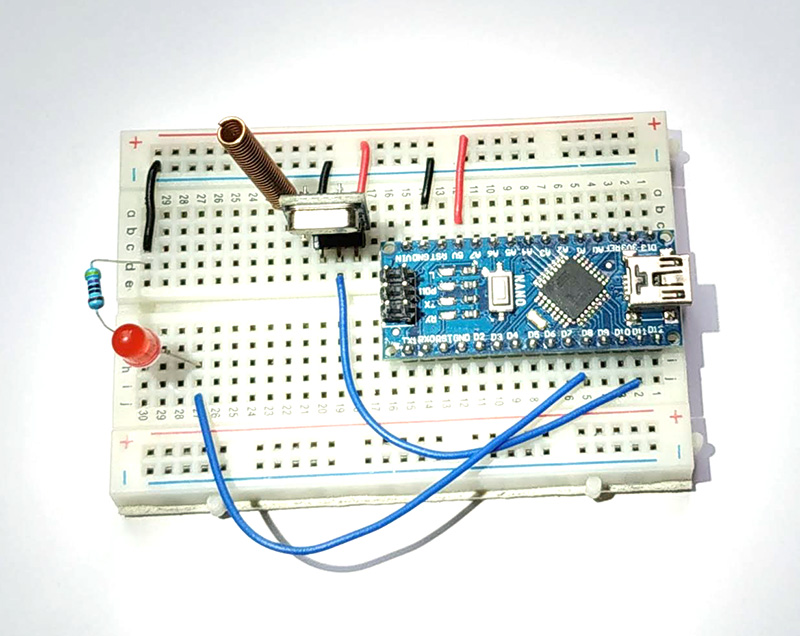

수신기는 5V라서 셋팅이 간단합니다.
송신기의 버튼을 누르면 수신기에 있는 LED가 켜지고 꺼지는 방식입니다.
