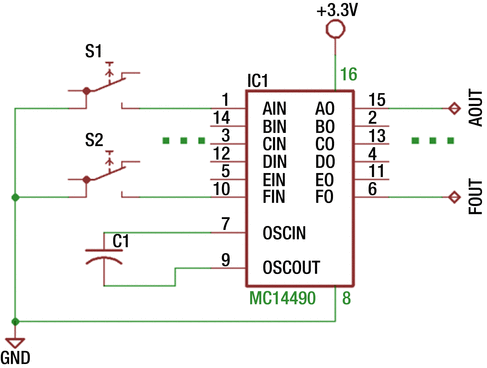

MC14490 하드웨어 디바운스

하드웨어 디바운스되는 칩중에서 이 칩이 최고중의 하나가 아닐까 합니다.



Features

• Diode Protection on All Inputs

• Six Debouncers Per Package

• Internal Pullups on All Data Inputs

• Can Be Used as a Digital Integrator, System Synchronizer, or Delay Line

• Internal Oscillator (R−C), or External Clock Source

• TTL Compatible Data Inputs/Outputs

• Single Line Input, Debounces Both “Make” and “Break” Contacts

• Does Not Require “Form C” (Single Pole Double Throw) Input Signal

• Cascadable for Longer Time Delays

• Schmitt Trigger on Clock Input (Pin 7)

• Supply Voltage Range = 3.0 V to 18 V

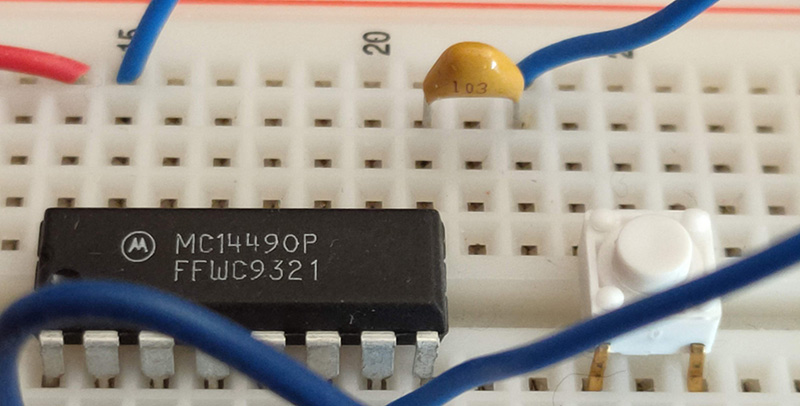

10nf를 사용했는데 4.7nf를 사용하면 좀 더 빠르게 클릭이 가능합니다. 10nf는 대략 100ms정도의 딜레이를 만들어 냅니다.

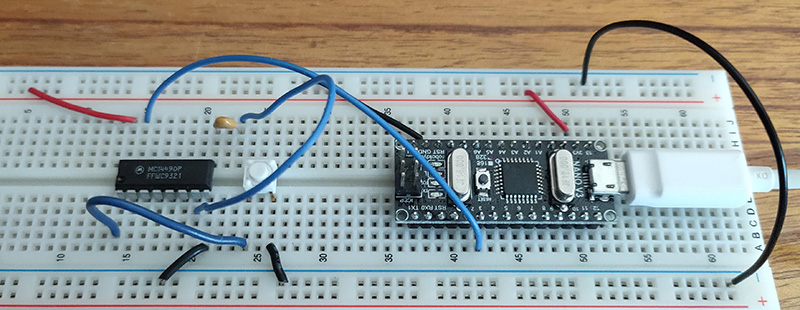

테스트용 아두이노 코드입니다. 하드웨어적으로 처리하기 때문에 delay없이 작동합니다.

int buttonPin = 3;         // the number of the input pin
int ledPin = 13;       // the number of the output pin

int state = 0;      // the current state of the output pin
int reading;           // the current reading from the input pin
int previous = 0;    // the previous reading from the input pin


void setup()
{
  pinMode(buttonPin,  INPUT_PULLUP);
  pinMode(ledPin, OUTPUT);

  Serial.begin(9600);
}

void loop()
{
  reading = digitalRead(buttonPin);

  if (reading == 0 && previous == 1)
  {
    state = !state;

    Serial.println("button pressed");
  }

  digitalWrite(ledPin, state);

  previous = reading;
}
