PLL LCD 라디오 수신기

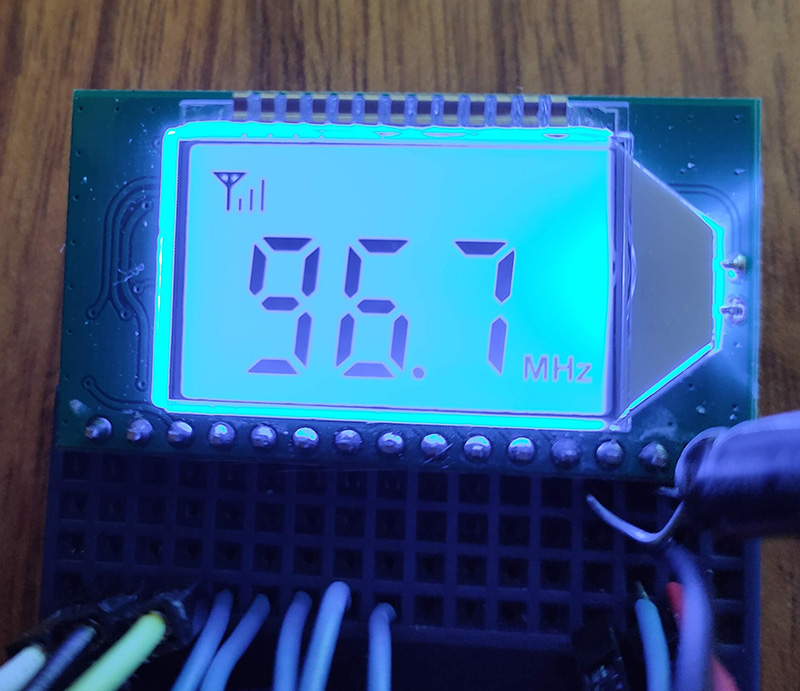

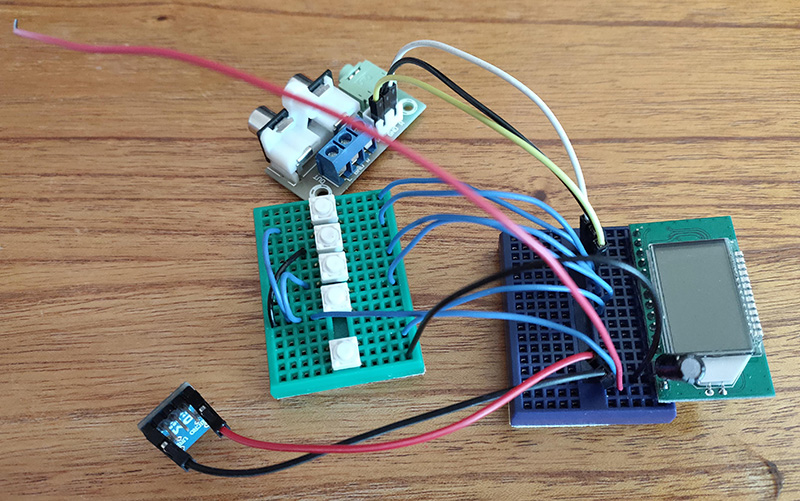

LCD 라디오 수신기 모듈로 라디오를 만들어 봅니다. RX, TX도 있어서 아두이노를 연결하여 명령어로 조정도 가능합니다. 다음번에는 그렇게 한번 만들어 봐야 할거 같네요.



제품 사양은 아래와 같습니다.



Product parameters:
   Output power: 500mW (drive headphones)
   Frequency response range: 50Hz-18KHz
   Channel: Stereo
   Receiving frequency adjustment range:
            Turn off campus broadcast 87.0MHz-108.0MHz, turn on campus broadcast 76.0MHz-108.0MHz

   Equivalent noise: ≥30dB
   Supply voltage: 3.0V-5.0V
   Current: 40mA



1. PLL digital frequency lock, no frequency
2. 30 level digital volume control
3. 76.0-108.0MHZ full coverage
4. Wide voltage 3-5V power supply
5. Automatic search storage function
6. Power off memory volume / frequency
7. Mono / Stereo Control
8. Support serial command control



Pinout



1 (L): left channel audio output
2(G): audio ground
3 (R): right channel audio output
4 (V+) : Short press volume + / long press continuous +
5 (V-): Short press volume - / long press continuous -
6(F+) : Short press a station / long press down to search for a station
7(F-) : Short press the previous station / long press to search for the station
8(P): Short press mute/long press full band search and save station
9 (DM): USB DM cable
10 (DP) : USB DP data cable
11 (TX): TTL serial port sender
12 (RX): TTL serial port receiver
13 (+5V): 5V power input (3-5V wide range)
14(G): power ground
15 (ANT): External FM radio antenna end

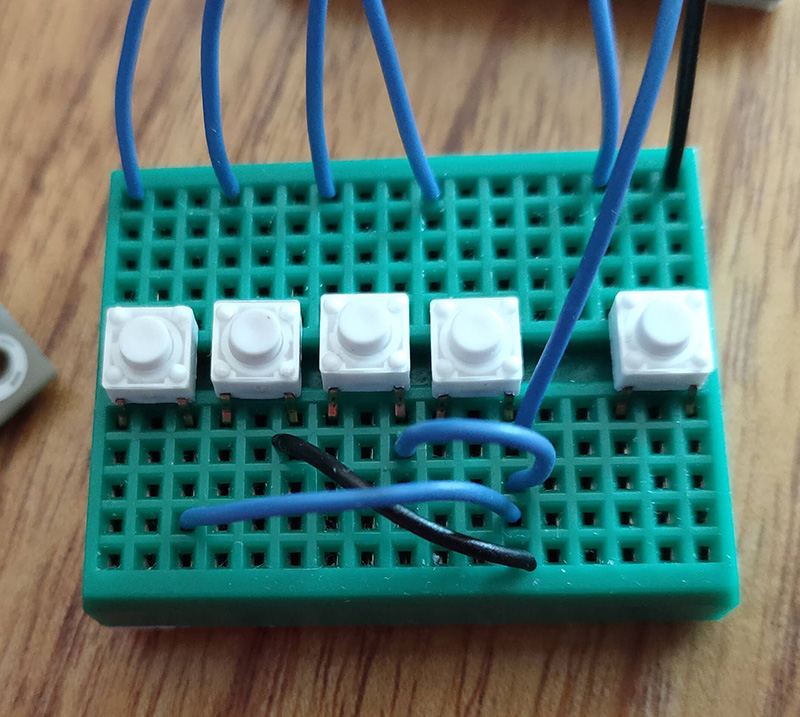

버튼 연결은 4번부터 8번까지 총 5개입니다. 버튼 반대쪽은 GND에 연결합니다.

수신만 잘되면 들을만 할거 같은데 안테나 연결했는데도 노이즈가 있어서 테스트를 계속 해봐야 겠네요.
