완성하기 : AD-45 Harman/Kardon 20W 스피커 하만카돈



speaker_case v15.step

0.10MB

https://homemadeclub.co.kr/product/detail.html?product_no=2157

(AD-45) Harman/Kardon 20W 스피커 하만카돈 중고 스피커 - e홈메이드

3천원짜리 스피커로 나름 저렴하게 나와서 어렵게 구입했습니다.



이 스피커는 케이스를 안 만들면 아래쪽 스피커가 막혀서 쓸 수가 없습니다.



여러가지 구조로 생각해 보았는데 복잡하고 3D 프린팅 시간도 오래 걸리고 해서 제일 단순하게 만들었습니다.

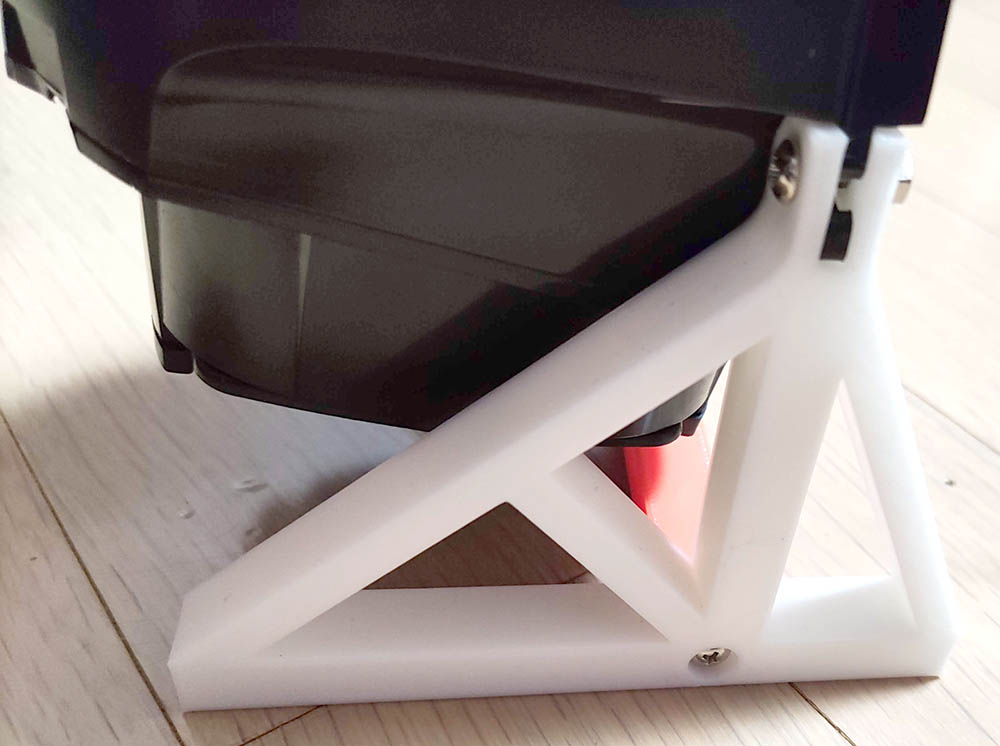

M5볼트로 고정해서 다리가 안 흔들리네요.

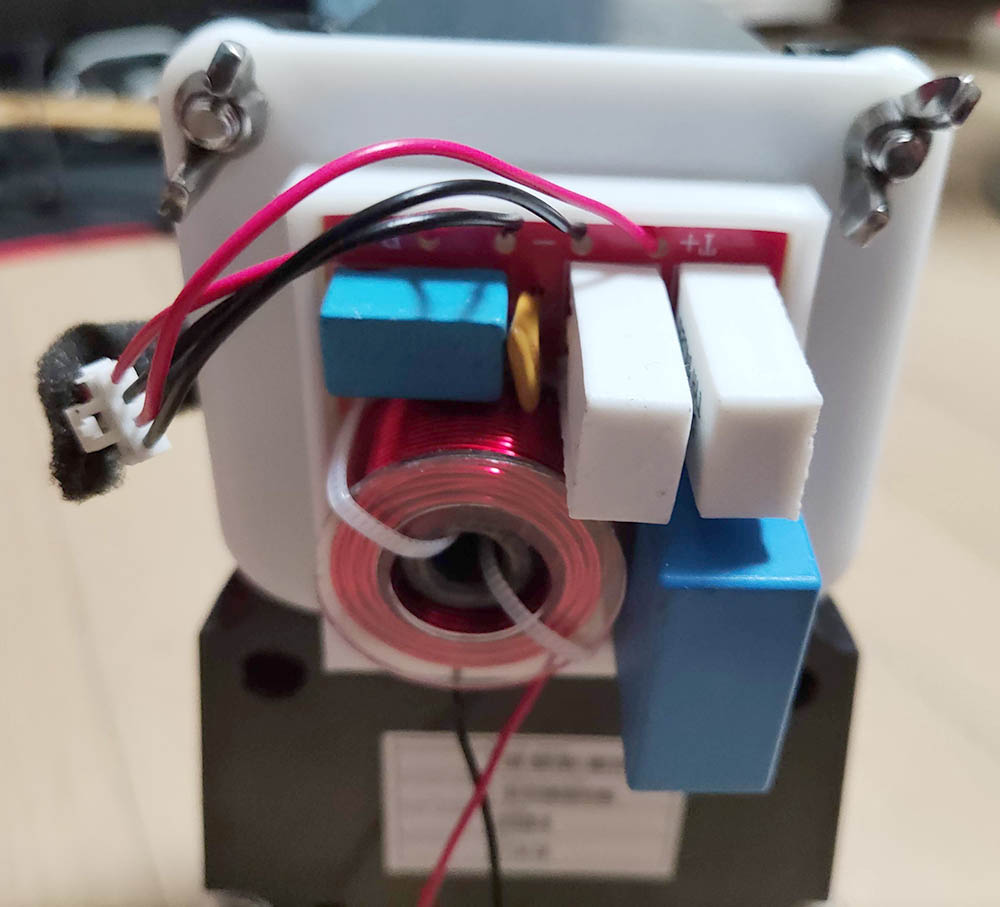

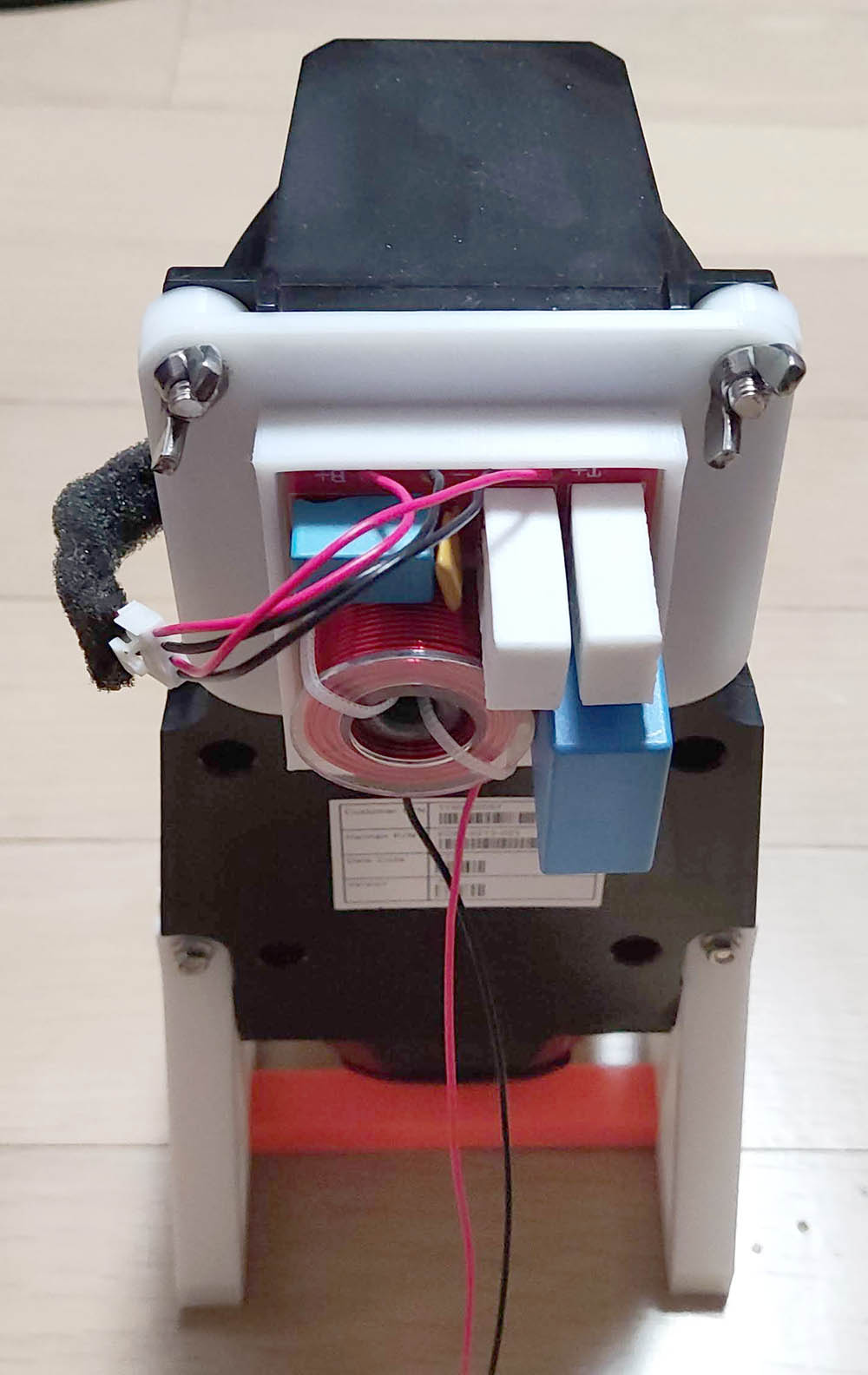

알리에서 검색해 보니 위의 모듈이 제일 많이 팔린 2-way crossover 모듈입니다. 스피커 뒷쪽 상단에 설치했습니다.

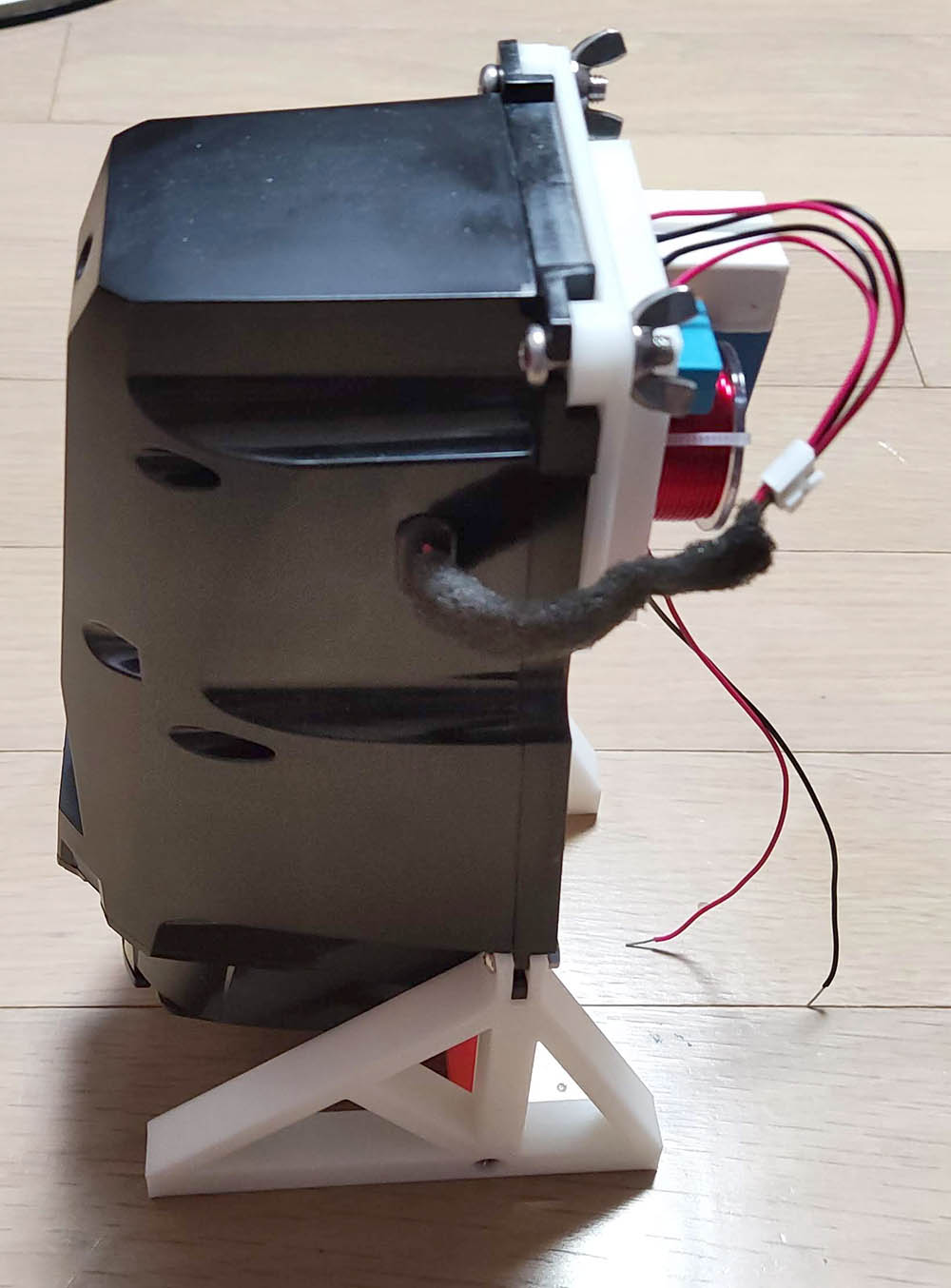

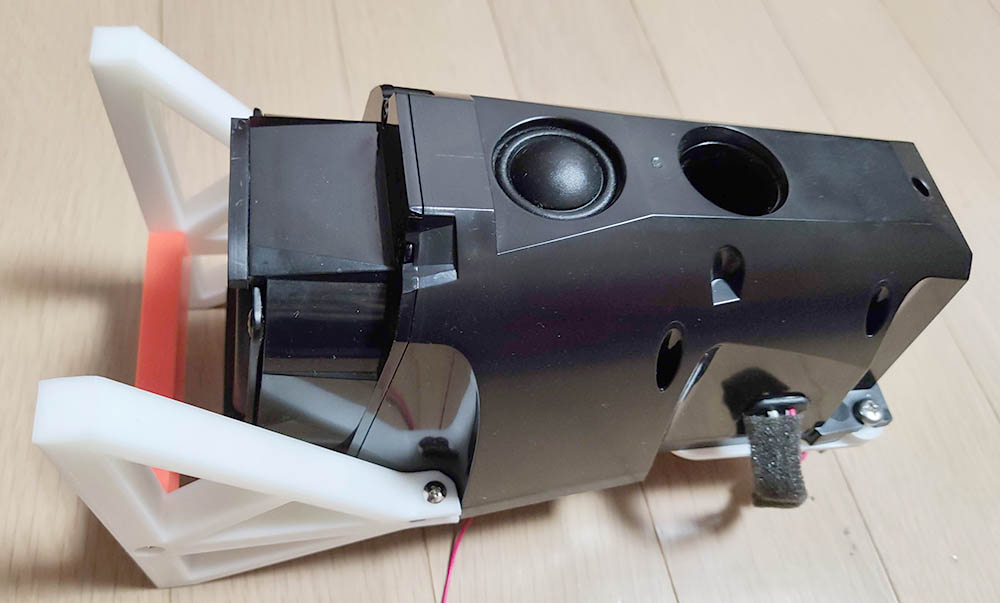

양쪽 다리를 메탈 인서트와 볼트로 연결해서 튼튼하게 만들었습니다.

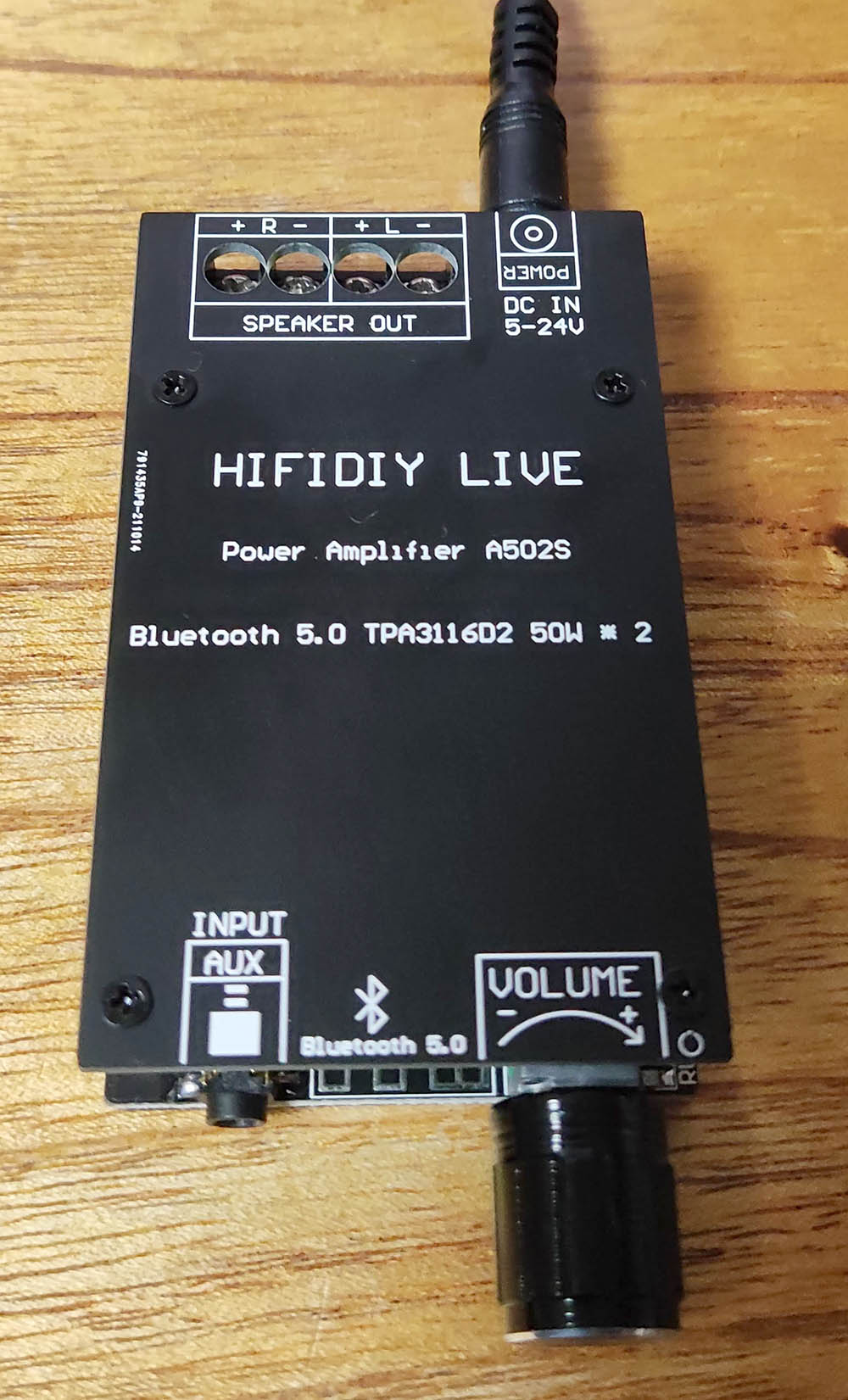

앰프는 위에꺼 쓰니깐 딱이네요. 전원 공급은 집에 있는 12V 2A 어댑터 사용했습니다.



그냥 캐퍼시터 연결해도 되긴하는데 크로스오버 모듈을 좀 더 비싼 것으로 구입해서 사용해 봐야 겠네요.



Step으로 3D 파일 올립니다.



받으시고 수정 하실거 있으면 하시면 됩니다. 혹시 STL 포맷으로 필요하시면 알려주세요.
